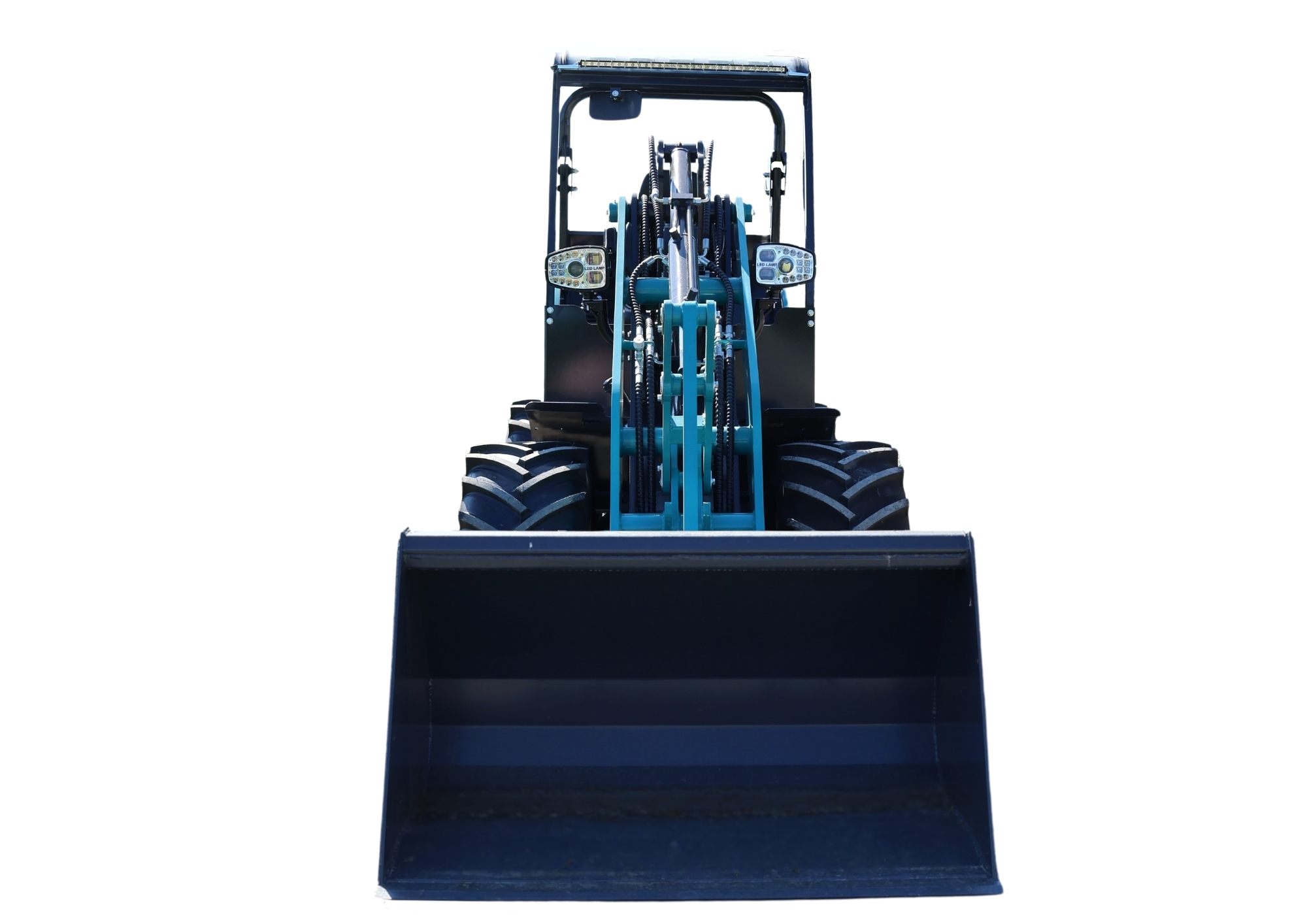

SCHMiDT 3639 Kabina otwarta

Opis szczegółowy

Silnik

• Kubota V1505-EF01
  • Pojemność: 1498 ml
  • Certyfikacja emisji: EU Stage V
  • Moc: 18.2 kW / 2300 rpm
  • Chłodzenie: chłodzony wodą

Układ elektryczny

• Napięcie robocze: 12 V
• Akumulator: 60 Ah

Ciężary

• Ciężar roboczy (standard): 2100 kg (bez kabiny)
• Maksymalna siła udźwigu: 1750 kg

Obciążenie znamionowe z łyżką

• Przy uniesionym ramieniu na wprost:
  • Ramię 270 cm:
  • Ramię 310 cm: 1280 kg
• Przy uniesionym ramieniu przy skręcie:
  • Ramię 270 cm:
  • Ramię 310 cm: 840 kg

Obciążenie znamionowe z widłami do palet

• Przy uniesionym ramieniu na wprost:
  • Ramię 270 cm:
  • Ramię 310 cm: 1120 kg
• Przy uniesionym ramieniu przy skręcie:
  • Ramię 270 cm:
  • Ramię 310 cm: 700 kg

Dane ładowarki

• Prędkość jazdy:
  • 0–8 km/h (L: 0–11 km/h; H: 0–18 km/h)
• Pojemność zbiornika paliwa: 45 L
• Olej hydrauliczny: 40 L

System hydrauliczny

• Napęd hydrauliczny:
  • Wydajność: 102 L/min
  • Ciśnienie robocze: 380 bar
• Sterowanie hydrauliczne:
  • Wydajność: 45 L/min
  • Ciśnienie robocze: 180 bar

Wymiary

• A: Szerokość nad oponami: 1048 mm
• B: Minimalny prześwit: 250 mm
• C: Rozstaw kół: 795 mm
• D: Szerokość całkowita: 1080 mm
• D1: Całkowita szerokość z łyżką: 1320 mm
• E: Maksymalna wysokość podnoszenia: 3728 mm
• F: Maksymalna wysokość do punktu obrotu łyżki: 3100 mm
• G: Maksymalna wysokość podnoszenia w poziomie: 2775 mm
• H: Maksymalna wysokość zrzutu: 2110 mm
• I: Zasięg przy maksymalnej wysokości podnoszenia: 484 mm
• J: Głębokość kopania: 200 mm
• K: Odległość od środka przedniej osi do zaczepu: 590 mm
• L: Rozstaw osi: 1600 mm
• M: Odległość od tylnej osi do zderzaka: 1094 mm
• N: Długość całkowita bez łyżki: 3440 mm
• O: Długość całkowita z łyżką: 4360 mm
• P: Wysokość zaczepu: 700 mm
• Q: Wysokość siedzenia: 1162 mm
• R: Wysokość do szczytu konstrukcji FOPS: 2225 mm
• S: Kąt pochylenia do tyłu przy maksymalnym udźwigu: 45°
• T: Maksymalny kąt zrzutu: 45°
• X: Minimalny promień skrętu: 3085 mm
• Y: Promień skrętu na zewnętrznej krawędzi: 2597 mm
• Z: Promień skrętu na wewnętrznej krawędzi: 1450 mm
• U: Kąt odchylenia – podłoże: 46°
• V: Kąt zejścia: 27°
• W: Promień skrętu: 45°

Opcje kół (szerokość)

• 10-16.5 NHS: 1080 mm
• 31X15.5-15 AS: 1320 mm
